Apa yang Paling Dipedulikan Pembeli
Bagi para insinyur elektronika daya dan tim pengadaan, pertanyaan penting bukan hanya “apa produknya” . Busbar Laminasi-Induktansi Rendah kami dirancang khusus untuk menjawab persyaratan-tingkat sistem ini dengan meminimalkan induktansi parasit, mengoptimalkan pembuangan panas, dan menstabilkan distribusi arus.
Kinerja Listrik & Manfaat EMI: Mengapa Induktansi Rendah Penting
Dalam sistem modern berbasis SiC dan IGBT-, induktansi parasit adalah penyebab utama kelebihan tegangan selama peralihan kecepatan-tinggi, yang menyebabkan stres perangkat dan kegagalan dini.
Dengan mengganti kabel tradisional dengan struktur berlapis-di mana konduktor positif dan negatif disusun dalam lapisan paralel yang berpasangan rapat-loop arus diminimalkan, dan medan magnet yang berlawanan saling menghilangkan. Hasil Terukur dalam Sistem Nyata:
Ultra-Induktansi Rendah:Mencapai tingkat induktansi parasit serendah (bergantung pada tata letak dan tumpukannya), yang secara mendasar menekan lonjakan tegangan pada sumbernya.
Perilaku EMI/EMC yang Dioptimalkan:Induktansi loop yang lebih rendah secara signifikan mengurangi kebisingan elektromagnetik yang terpancar dan terkonduksi, sehingga menurunkan biaya penyaringan EMI Anda secara keseluruhan.
Bentuk Gelombang yang Lebih Bersih:Melindungi modul semikonduktor yang mahal tanpa-merancang sirkuit snubber yang rumit secara berlebihan, sehingga mempercepat sertifikasi kepatuhan EMC.

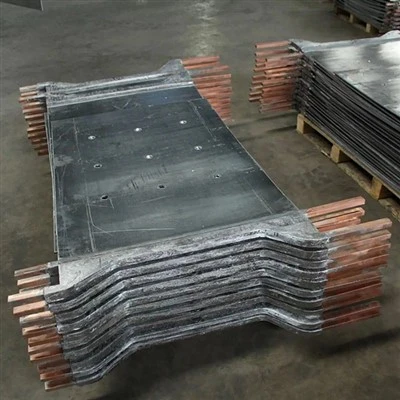

Desain Struktural & Termal untuk Kepadatan Daya Tinggi
Tidak seperti rangkaian kabel besar atau batang tembaga-satu lapis, busbar laminasi kami menggunakan desain-tumpukan planar-yang dirancang secara presisi untuk memaksimalkan ruang dan efisiensi termal:
Kepadatan Daya Lebih Tinggi
Geometri datar-profil rendah memungkinkan tata letak inverter yang sangat-kompak dan integrasi paket baterai-yang menghemat ruang.
Disipasi Termal yang Ditingkatkan
Permukaan tembaga yang lebar dan datar menyebarkan panas jauh lebih merata dibandingkan kabel bundar, menghilangkan titik panas lokal dan meningkatkan keandalan sistem.
Risiko Perakitan Nol
Menggantikan kabel multi-yang rumit dan rawan kesalahan dengan komponen plug-and-play tunggal, sehingga menghilangkan kesalahan manusia dan variasi perutean selama perakitan di pabrik.
Kontrol Bahan & Manufaktur
Untuk memastikan konsistensi kelistrikan mutlak dari prototipe hingga produksi massal, kami menerapkan pemilihan material yang ketat dan kontrol proses otomatis:
Spesifikasi Bahan Premium
• Konduktor: Tembaga elektrolitik-konduktivitas tinggi (C11000 / Standar Cu-ETP, kemurnian 99,90%).
• Lapisan Insulasi: Film Polimida atau prepreg epoksi berperforma tinggi. Semua bahan insulasi memiliki peringkat tahan api UL 94V-0.
• Pelapisan Permukaan: Pelapisan timah, nikel, atau perak murni untuk memastikan-ketahanan oksidasi jangka panjang dan ketahanan kontak minimal.
• Kepatuhan Lingkungan: Sepenuhnya mematuhi standar internasional RoHS dan REACH.
Proses Manufaktur Presisi
• Pemotongan Presisi CNC: Memastikan tepi-bebas duri untuk menghilangkan risiko kerusakan dielektrik.
• Kontrol Penyelarasan Lapisan: Registrasi-tingkat mikro pada film dan pelat tembaga.
• Laminasi Vakum-Bertekanan Tinggi: Membatalkan-ikatan bebas untuk mencegah pelepasan sebagian internal.
Aplikasi Khas
Busbar-dengan induktansi rendah kami diterapkan secara luas di-industri peralihan dinamis dan berarus tinggi:
Inverter Traksi EV/HEV
Sistem Penyimpanan Energi (ESS) & Utilitas-Menskalakan Baterai
Pusat PV Surya & Inverter Tali
Stasiun Pengisian Cepat DC (EVSE)
Sistem UPS & Penggerak Motor Bertenaga Tinggi-Industri
Modul Daya SiC/GaN Frekuensi Tinggi
Dukungan Kustomisasi Teknik Penuh
Kami memahami bahwa tidak ada dua tata letak elektronika daya yang identik. Tim teknik kami menyediakan desain komprehensif-dalam dukungan yang disesuaikan dengan batasan spesifik sistem Anda:
Peringkat Tegangan:Tumpukan{0}}kustom yang mendukung sistem-tegangan rendah hingga aplikasi tautan 1500V+ DC.
Target Saat Ini & Termal:Ketebalan tembaga yang dioptimalkan (hingga beberapa milimeter) disesuaikan dengan kebutuhan arus kontinu dan puncak Anda.
Desain Antarmuka:Koneksi terminal multi-opsi termasuk baut berulir, pin tekan-pas, atau konektor-in.
Rambatan & Jarak Bebas:Dirancang secara ketat sesuai dengan standar keselamatan IEC 60664-1.
Jaminan Kualitas & Pengujian Keandalan
Sebelum dikirimkan, setiap desain busbar khusus menjalani validasi ketat untuk menjamin-performa jangka panjang di bawah tekanan listrik dan termal yang berat:
Pengujian Resistansi Isolasi:Verifikasi megohmmeter integritas dielektrik.
Pengujian-Tahan Tegangan Tinggi (Hipot):Pengujian kekuatan dielektrik AC/DC 100% untuk memastikan tidak ada kerusakan.
Pengujian Pelepasan Sebagian (PD):Wajib untuk aplikasi-tegangan tinggi (600V) untuk menjamin masa-isolasi jangka panjang pada frekuensi tinggi.
Inspeksi Dimensi:Verifikasi-presisi tinggi terhadap penyelarasan tumpukan dan batas selubung mekanis.
Mengapa Insinyur Lebih Memilih Busbar Laminasi Dibandingkan Solusi Kabel
|
Fitur |
Busbar Laminasi |
Solusi Kabel Tradisional |
|
Induktansi Parasit |
Sangat-Rendah (10 nH) |
Tinggi (Area loop sulit dikendalikan) |
|
Efisiensi Ruang |
Minimal (Profil datar dan ringkas) |
Besar (Membutuhkan radius lentur yang besar) |
|
Pengulangan Perakitan |
100% Konsisten (Struktur tetap) |
Variabel (Rawan terhadap variasi perutean) |
|
Titik Sambungan |
Terminal terintegrasi (Lebih sedikit sambungan) |
Beberapa lug crimp (Risiko lebih tinggi terjadinya sambungan kendur) |
|
Kinerja Termal |
Pembuangan panas seragam yang sangat baik |
Buruk (Panas terkonsentrasi di inti kabel) |
Pertanyaan Umum
T: Mengapa induktansi rendah penting dalam elektronika daya?
J: Karena induktansi tinggi menyebabkan tegangan berlebih dan EMI selama peralihan cepat, yang dapat menyebabkan stres atau kerusakan pada perangkat semikonduktor.
T: Dapatkah busbar laminasi digunakan dalam sistem inverter SiC?
J: Ya. Mereka banyak digunakan dalam sistem SiC dan GaN karena karakteristik peralihannya yang cepat dan sensitivitasnya terhadap induktansi parasit.
T: Apa yang menentukan tingkat induktansi busbar?
A: Faktor utama meliputi jarak lapisan, luas tumpang tindih, geometri loop, dan susunan konduktor.
T: Bahan isolasi apa yang biasanya digunakan?
J: Lapisan film polimida, prepreg epoksi, dan insulasi PET biasanya dipilih berdasarkan persyaratan tegangan dan suhu.
T: Dapatkah desainnya disesuaikan untuk inverter atau sistem ESS saya?
J: Ya. Sebagian besar desain sepenuhnya disesuaikan berdasarkan skema kelistrikan dan batasan ruang mekanis.
T: Industri apa yang paling banyak menggunakan busbar laminasi?
J: Powertrain EV, sistem penyimpanan energi, inverter surya, UPS, dan penggerak motor industri.
T: Bagaimana konsistensi kualitas dipastikan dalam produksi massal?
A: Melalui proses laminasi yang terkontrol, akurasi penyelarasan, dan pengujian kelistrikan setiap batch.
T: Apa keunggulan utama dibandingkan busbar atau kabel tembaga?
J: Induktansi lebih rendah, kinerja EMI lebih baik, dan integrasi sistem lebih ringkas.
